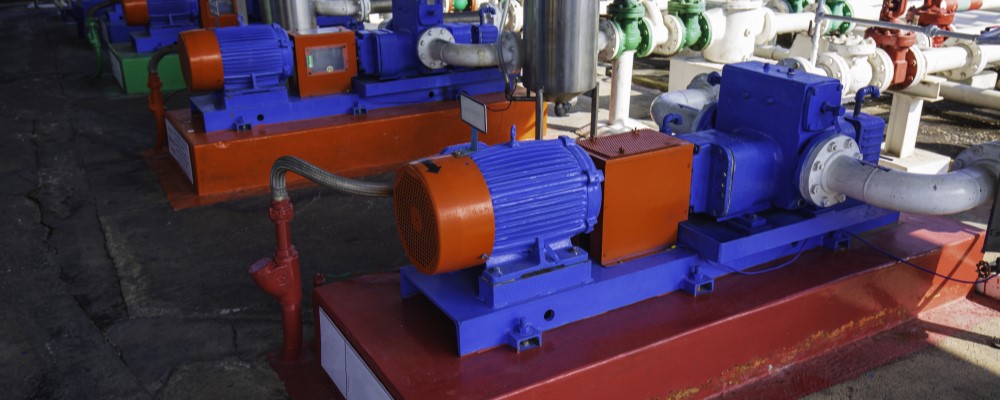

A curva de bomba centrífuga é uma das ferramentas mais importantes para engenheiros, técnicos de manutenção e profissionais de compras industriais. Saber interpretar corretamente essa curva é o que diferencia um sistema de bombeamento eficiente, confiável e econômico de uma operação instável, com falhas recorrentes e alto consumo de energia.
No Brasil, manuais técnicos do SENAI, diretrizes do PROCEL/Eletrobras e normas da ABNT reforçam que grande parte dos problemas em sistemas de bombeamento não está na qualidade da bomba, mas sim na má interpretação da curva hidráulica durante a seleção ou operação do equipamento. Por isso, entender a curva de bomba centrífuga é um conhecimento básico e indispensável para qualquer projeto industrial.
Neste artigo, você vai aprender de forma clara, didática e prática como ler e interpretar uma curva de bomba centrífuga, entendendo cada elemento do gráfico e como utilizá-lo para tomar decisões técnicas mais seguras.
O que é a curva de bomba centrífuga?
A curva de bomba centrífuga é um gráfico fornecido pelo fabricante que mostra o comportamento hidráulico da bomba em diferentes condições de operação. Ela relaciona principalmente:
- Vazão (Q)
- Altura manométrica (H)
- Rendimento (η)
- Potência absorvida
- NPSH requerido (NPSHr)
Essas informações permitem prever como a bomba irá se comportar quando instalada em um sistema real, evitando escolhas baseadas apenas em dados nominais.
Por que a curva da bomba é tão importante?
Segundo materiais técnicos do SENAI-SP (Bombas Centrífugas – Princípios de Funcionamento), operar uma bomba fora da faixa recomendada da curva pode gerar:
- Cavitação
- Vibração excessiva
- Desgaste prematuro de rotores e selos
- Queda de rendimento
- Aumento do consumo de energia
Além disso, o PROCEL Indústria destaca que bombas operando longe do ponto ideal de eficiência podem consumir até 25% mais energia, sem entregar ganho real de desempenho.
Principais elementos da curva de bomba centrífuga
Para interpretar corretamente a curva, é fundamental entender cada um dos seus componentes.
1. Curva de altura manométrica (H x Q)
Essa é a curva principal do gráfico. Ela mostra a relação entre:
- Vazão (Q) no eixo horizontal
- Altura manométrica (H) no eixo vertical
Como interpretar
- À medida que a vazão aumenta, a altura manométrica diminui
- Em vazão zero, a bomba atinge sua altura máxima (shut-off)
- Em vazão máxima, a altura é mínima
Essa curva indica exatamente quanto a bomba consegue “empurrar” o fluido para cada condição de vazão.
2. Curvas de rendimento (eficiência)
As curvas de rendimento mostram o quão eficiente a bomba é em cada ponto de operação.
Ponto de Melhor Eficiência (BEP)
O BEP (Best Efficiency Point) é o ponto onde a bomba opera com:
- Menor perda de energia
- Menor vibração
- Menor desgaste mecânico
De acordo com apostilas técnicas do SENAI, operar próximo ao BEP é essencial para garantir a vida útil da bomba e reduzir custos de manutenção.
3. Curva de potência absorvida
Essa curva indica a potência exigida pela bomba em função da vazão.
Por que ela é importante?
- Evita subdimensionamento do motor
- Permite verificar se o motor suporta a condição real de operação
- Ajuda a prever consumo energético
No Brasil, o PROCEL recomenda sempre avaliar essa curva para garantir que o motor opere dentro de sua faixa de rendimento ideal.
4. Curva de NPSH requerido (NPSHr)
A curva de NPSH requerido mostra a energia mínima necessária na sucção para que a bomba opere sem cavitação.
Pontos importantes
- O NPSHr aumenta com a vazão
- Operar em vazões elevadas exige maior cuidado com a sucção
- O NPSHa do sistema deve ser sempre maior que o NPSHr da curva
Materiais técnicos da ABNT e do SENAI apontam a cavitação como uma das principais causas de falhas prematuras em bombas industriais no Brasil.
Como encontrar o ponto de operação na curva da bomba
O ponto de operação é onde a curva da bomba cruza a curva do sistema hidráulico.
Curva do sistema
A curva do sistema representa:
- Altura geométrica
- Perdas de carga (tubulações, válvulas, conexões)
- Pressão requerida no processo
Quando o sistema é alterado (troca de válvulas, mudança de tubulação, incrustações), a curva do sistema muda — e o ponto de operação da bomba também.
O que acontece quando a bomba opera fora da curva ideal?
Operação à esquerda do BEP
- Baixa vazão
- Recirculação interna
- Aquecimento do fluido
- Vibração hidráulica
Operação à direita do BEP
- Vazão excessiva
- Aumento do NPSHr
- Maior risco de cavitação
- Sobrecarga do motor
Segundo o SENAI, a maior parte das falhas mecânicas em bombas ocorre quando elas operam continuamente fora da faixa recomendada da curva.
Erros comuns na interpretação da curva de bomba centrífuga
Alguns erros são recorrentes em projetos industriais:
- Escolher a bomba apenas pelo ponto nominal
- Ignorar a curva de rendimento
- Não avaliar o NPSHr
- Desconsiderar a curva do sistema
- Operar fora da faixa recomendada pelo fabricante
Esses erros costumam gerar problemas que só aparecem meses depois, quando o custo de correção já é alto.
Boas práticas para usar corretamente a curva da bomba
Para aproveitar todo o potencial da curva de bomba centrífuga, recomenda-se:
- Dimensionar a bomba para operar próximo ao BEP
- Avaliar sempre todas as curvas (H, eficiência, potência e NPSH)
- Atualizar a curva do sistema ao longo do tempo
- Utilizar inversor de frequência quando houver variação de demanda
- Contar com apoio técnico especializado
Essas práticas são amplamente recomendadas em materiais técnicos do SENAI e programas de eficiência energética do PROCEL.
A curva como aliada da eficiência e da confiabilidade
A curva de bomba centrífuga não é apenas um gráfico técnico: ela é um verdadeiro mapa de funcionamento do equipamento. Quando bem interpretada, permite selecionar a bomba correta, operar com eficiência energética, reduzir falhas e prolongar a vida útil do sistema.
Dominar a leitura da curva é um passo essencial para transformar o bombeamento industrial em um processo previsível, econômico e confiável.
Em um cenário onde energia, manutenção e disponibilidade operacional são cada vez mais críticos, saber interpretar a curva da bomba deixa de ser um diferencial e passa a ser uma competência básica para qualquer profissional da indústria.
