Válvula retenção dupla portinhola: entenda seu uso

A válvula retenção dupla portinhola é um dos modelos mais utilizados em sistemas industriais que exigem proteção contra o retorno de fluxo. Sua estrutura leve, eficiente e com perda de carga reduzida a torna ideal para aplicações em redes hidráulicas, sistemas de bombeamento e tubulações de líquidos ou gases.

Composta por duas portinholas montadas em eixo central com mola, essa válvula permite a passagem unidirecional do fluido, fechando-se automaticamente em caso de refluxo. Seu funcionamento simples e eficaz contribui para preservar equipamentos como bombas, trocadores de calor e compressores.

Neste artigo, vamos explicar como funciona a válvula retenção dupla portinhola, suas vantagens em comparação com outros modelos e os principais contextos industriais em que sua aplicação é mais recomendada. Acompanhe!

O que é e como funciona a válvula retenção dupla portinhola

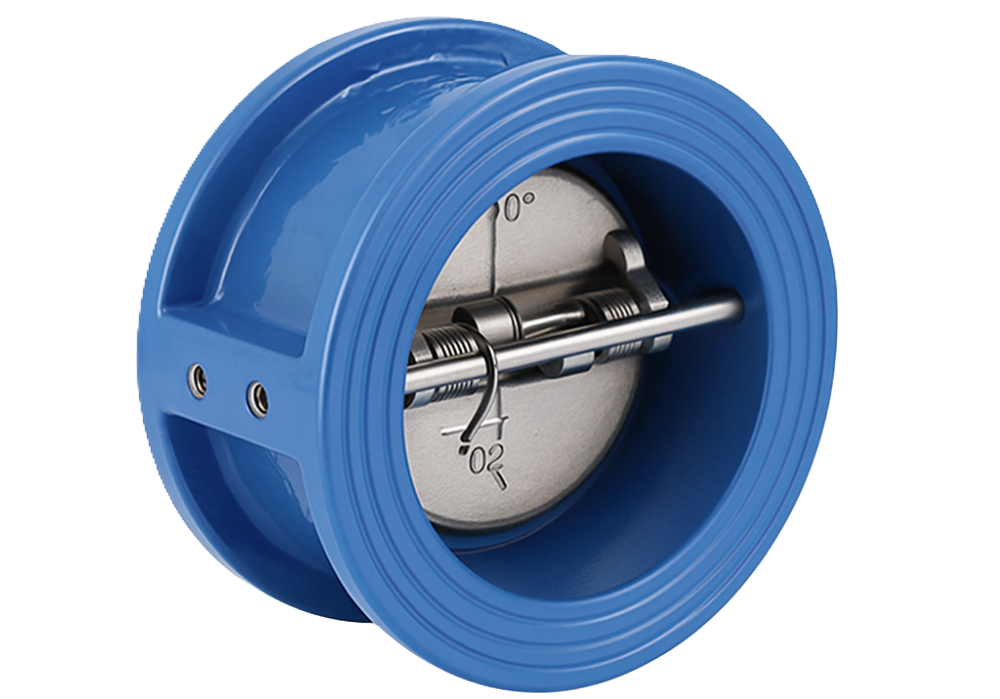

A válvula retenção dupla portinhola é um tipo de válvula de não-retorno, projetada para permitir o fluxo em apenas uma direção. Ela possui duas lâminas (portinholas) semicirculares fixadas em um eixo central, que se abrem com a passagem do fluido e se fecham automaticamente por ação de molas quando o fluxo cessa ou tende a voltar.

Diferente das válvulas retenção convencionais — como a de disco ou pistão — o modelo de dupla portinhola tem como principal vantagem o fechamento mais rápido e suave, o que reduz o golpe de aríete (choque hidráulico). Além disso, seu design compacto e leve favorece a instalação em tubulações horizontais e verticais, sem comprometer a eficiência do sistema.

O corpo da válvula pode ser fabricado em ferro fundido, aço carbono ou inox, e os discos em aço inoxidável, permitindo aplicação em diversos tipos de fluido, inclusive corrosivos ou com alta temperatura.

Principais vantagens desse modelo para aplicações industriais

A válvula retenção dupla portinhola oferece uma série de benefícios que a tornam uma excelente opção em projetos industriais. Entre os principais, destacam-se:

• Redução do golpe de aríete: o fechamento rápido das portinholas com auxílio de molas evita picos de pressão no sistema, protegendo bombas e conexões.
• Baixa perda de carga: o design de passagem direta do fluido e a leveza dos discos resultam em menor resistência ao escoamento.
• Instalação facilitada: modelo compacto, mais leve que outras válvulas retenção, ideal para locais com pouco espaço ou tubulações elevadas.
• Versatilidade de montagem: pode ser instalada em posição horizontal ou vertical, com fluxo ascendente.
• Compatibilidade com diversos fluidos: disponíveis em materiais resistentes à corrosão e altas temperaturas.
• Menor custo de manutenção: com poucas partes móveis, o desgaste é reduzido e a substituição de componentes é simples.
• Durabilidade: quando fabricada com materiais adequados, tem longa vida útil mesmo em aplicações severas.

Essas características fazem com que a válvula retenção dupla portinhola seja amplamente adotada em sistemas industriais contínuos, que exigem confiabilidade e performance.

Onde usar uma válvula retenção dupla portinhola

A aplicação da válvula retenção dupla portinhola é comum em sistemas que necessitam de proteção contra o refluxo e exigem desempenho hidráulico otimizado. Entre os principais contextos de uso estão:

• Sistemas de bombeamento: protege a bomba contra retorno de fluido quando o equipamento é desligado.
• Linhas de recalque em saneamento: evita o refluxo de esgoto ou água tratada.
• Indústrias químicas e petroquímicas: indicada para fluidos corrosivos, com versões em aço inox e vedação em EPDM ou Viton.
• Indústrias alimentícias e farmacêuticas: modelos sanitários com acabamento polido interno e discos em inox para evitar contaminações.
• Setores de papel e celulose: aplicações com líquidos quentes ou aditivos em tubulações pressurizadas.
• Sistemas de ar comprimido e gases industriais: evita contaminações cruzadas ou retorno de pressão.

A válvula também é muito usada em instalações que operam com bombas alternadas ou em série, pois sua resposta rápida reduz transientes hidráulicos indesejados.

Comparativo entre modelos: portinhola x outras válvulas retenção

Para entender melhor os benefícios da válvula retenção dupla portinhola, vale compará-la a outros modelos comuns:

O diferencial da válvula de portinhola está em seu equilíbrio entre rapidez de resposta, baixo impacto hidráulico e eficiência energética. Por isso, ela é frequentemente recomendada por projetistas e fornecedores especializados, como a DMB Bombas, em aplicações industriais críticas.

Critérios para selecionar a válvula ideal em sua tubulação

A escolha da válvula retenção adequada deve considerar fatores técnicos e operacionais que garantam sua compatibilidade com o sistema. Para a válvula retenção dupla portinhola, os principais critérios são:

• Pressão e temperatura de trabalho: modelos devem estar dimensionados para suportar as condições máximas do fluido.
• Tipo de fluido: considerar abrasividade, viscosidade, presença de sólidos e agressividade química.
• Diâmetro da tubulação e espaço disponível: por ser compacta, a válvula de portinhola é ideal para ambientes com restrição de espaço.
• Sentido e posição de instalação: verificar se o sistema permite instalação em linha reta e com fluxo adequado.
• Material do corpo e dos discos: para aplicações corrosivas, recomenda-se corpo e portinholas em inox com sede em EPDM ou PTFE.
• Normas e especificações técnicas do projeto: checar compatibilidade com flanges, classes de pressão e normas internacionais.

A equipe da DMB Bombas oferece suporte técnico completo na seleção do modelo ideal para sua planta, considerando todas as variáveis do processo e garantindo a máxima eficiência da instalação.

Proteção e eficiência com baixa perda de carga

A válvula retenção dupla portinhola é a escolha ideal para quem busca proteção contra refluxo, desempenho hidráulico superior e versatilidade na instalação.

Seu funcionamento preciso, somado à resistência mecânica e à facilidade de manutenção, a torna uma excelente solução para sistemas de bombeamento e processos industriais diversos.

A DMB Bombas fornece válvulas retenção de alta performance, com disponibilidade imediata, suporte técnico para seleção e aplicação, além de peças de reposição originais.

Fale com a equipe da DMB e garanta segurança e confiabilidade para sua linha de bombeamento.
